创新背景

质子交换膜燃料电池（PEMFC）是一种用于电动汽车等应用的重要能源技术，其中催化剂起着触发氢氧反应产生电能的关键作用，然而，大多数催化剂中都含有铂这种稀有而昂贵的金属，因此迫切需要寻找能够在最小化铂含量的同时生成最大功率的催化剂。

质子交换膜燃料电池由多个关键组件组成，其中最重要的是质子交换膜，它通常由聚合物材料制成，具有良好的质子传导性能，质子交换膜具有选择性透过质子而阻止电子流动的特性，从而实现质子传递并防止电子短路。

在质子交换膜燃料电池中，氢气通过阴极进入电池，并在阴极表面催化剂（通常是铂或其他贵金属）的作用下发生电化学氧化反应，产生质子和电子，质子穿过质子交换膜进入阳极区域，而电子则通过外部电路流回到阴极，在阳极区域，质子和电子再次相遇并与氧气发生还原反应，生成水和释放出电能。

质子交换膜燃料电池具有许多优点，首先，它们的工作温度相对较低（通常在60-80摄氏度之间），因此可以更快地启动和响应负载变化，其次，它们具有高效能密度，可以提供较高的功率输出，此外，质子交换膜燃料电池无污染物排放，只产生水和热，最后，由于使用氢气作为燃料，它们可以实现可再生能源的利用和能源转换的高效率。

在此之前，制造商在组装催化剂层时往往无法获得关于结构的详细信息，因为传统成像方法几乎总会对样品造成一定程度的损伤，研究人员的目标是解决这个问题，通过新颖的低温透射电子断层成像和深度学习技术，揭示催化剂层的纳米结构。

创新过程

这项研究使用了冷冻透射电子断层成像和深度学习的组合方法，对铂催化剂层的纳米结构进行了研究，研究人员采用低温透射电子断层成像技术，在接近冰冻温度下对催化剂和其周围环境进行成像，这种低温条件可以有效地保护催化剂层的形貌，避免了传统电子显微镜成像过程中可能导致的材料收缩或变形的问题。

通过深度学习算法处理成像得到的图像，研究人员能够更准确地去噪和分类图像，从而获得比以往更高的图像分辨率，这种方法使得研究人员能够首次揭示催化剂层的纳米结构，并对其进行详细的分析。

在研究过程中，研究人员特别关注了催化剂层中离子聚合物的厚度，离子聚合物的厚度对铂催化剂的性能起着重要的影响，通过完整地重建催化剂层的结构并保持其形貌完整，研究人员能够首次准确地确定铂表面被离子聚合物覆盖的程度和覆盖层的厚度。

研究人员采用的冷冻透射电子断层成像和深度学习方法的结合使得他们能够获得对铂催化剂层的纳米结构进行高分辨率观察的能力，从而提供了对催化剂层的深入理解，这种研究方法的应用不仅对燃料电池催化剂的设计和优化具有重要意义，还为其他材料科学和能源转换系统的研究提供了有价值的参考。

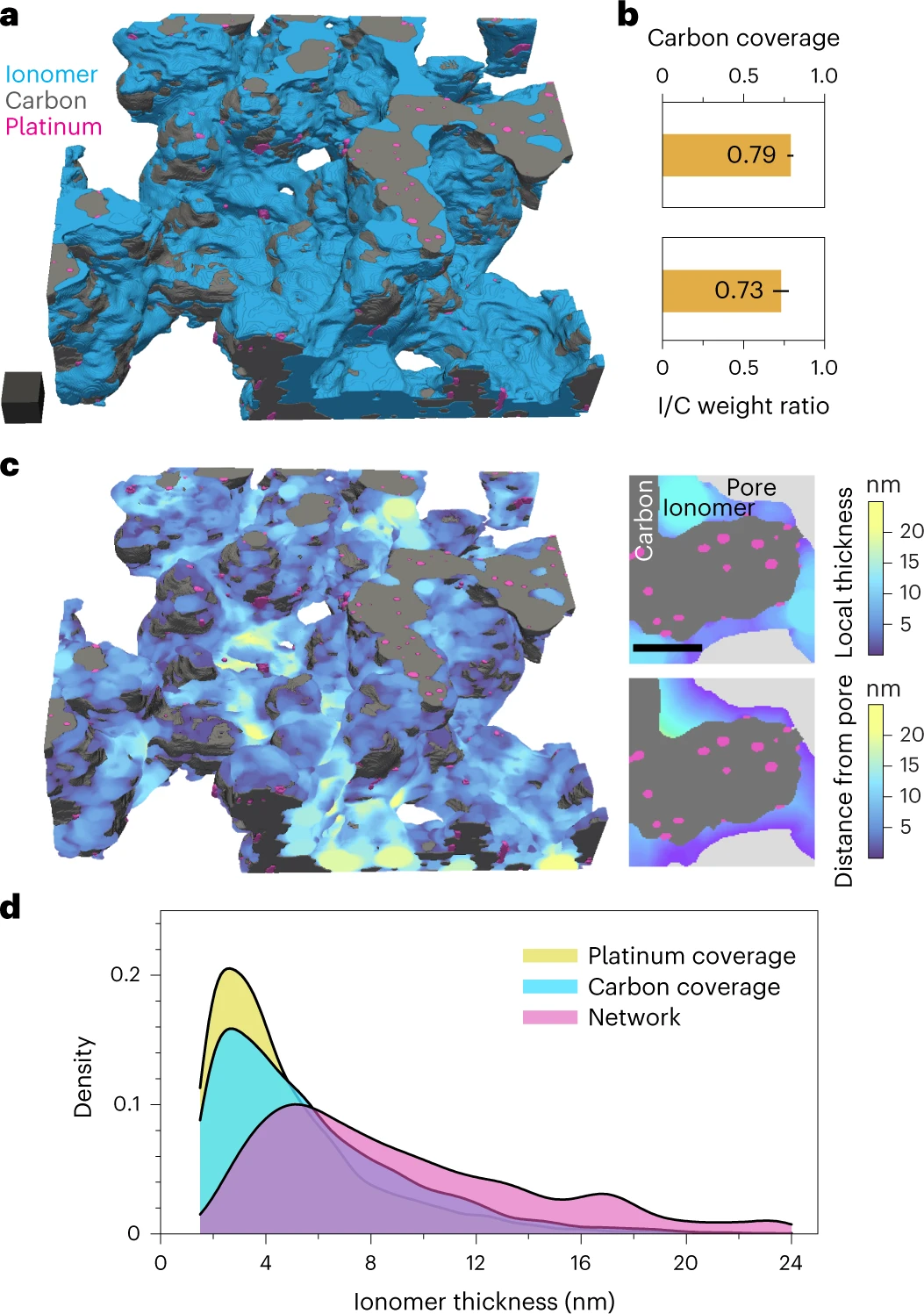

切片3M电离聚物-HSC-铂催化剂层的冷冻电子断层重建和离聚物网络分析

创新价值

通过了解铂在催化剂层中与其他材料的相互关系，可以增加化学反应发生所需的表面接触，从而提高燃料电池的效率，此外，了解催化剂层的纳米结构还有助于开发更先进的催化剂材料，减少对稀有金属铂的依赖。

通过在低温下进行原位成像，并使用机器学习算法处理图像，研究人员成功地保留了催化剂层的形貌，并获得了比以往更高的图像分辨率，特别是，他们能够揭示催化剂上离子聚合物这一关键组成部分的厚度对铂催化剂性能的影响。这项研究为催化剂制造商提供了宝贵的信息，使他们能够生产出更优化的催化剂，从而实现更高效的能源转换。

这项研究的结果对于燃料电池技术的发展具有重要意义，燃料电池是一种清洁、高效的能源转换技术，可用于驱动电动汽车以及其他应用领域，通过优化催化剂层的设计，可以降低燃料电池的成本，提高其性能和可持续性，促进燃料电池技术的商业化应用。

此外，这项研究也对材料科学和能源应用具有广泛的社会价值，通过深入了解催化剂层的纳米结构，可以为其他领域的材料研究和能源转换系统的开发提供重要的参考，例如，在电池储存领域，可以通过优化催化剂材料来提高电池的能量密度和循环寿命；在水电解中，了解催化剂层的结构可以提高水分解产氢的效率；在能源转换系统中，这项研究有助于开发更高效、可持续的能源转换技术，从而推动可再生能源的广泛应用和减少对化石燃料的依赖。

这项研究为理解和优化燃料电池催化剂层的纳米结构提供了重要的洞察力，对于推动清洁能源技术的发展具有重要意义。通过降低铂的使用量、提高催化剂效率和改善能源转换系统的性能，可以促进可持续能源的应用和推广，为未来的能源转型做出贡献。

创新关键点

研究人员使用了冷冻透射电子断层成像和深度学习技术，首次揭示了催化剂层的纳米结构，他们通过在低温条件下对催化剂和其周围环境进行成像，成功地保护了催化剂层的形貌，避免了传统成像方法可能引起的材料损伤，随后，他们运用深度学习算法处理图像，提高了图像的分辨率和准确性。在研究过程中，研究人员特别关注了离子聚合物层的厚度，因为这对催化剂的性能至关重要，通过对催化剂层的完整重建和离子聚合物层的分析，研究人员能够准确测量铂表面被离子聚合物覆盖的程度和覆盖层的厚度。

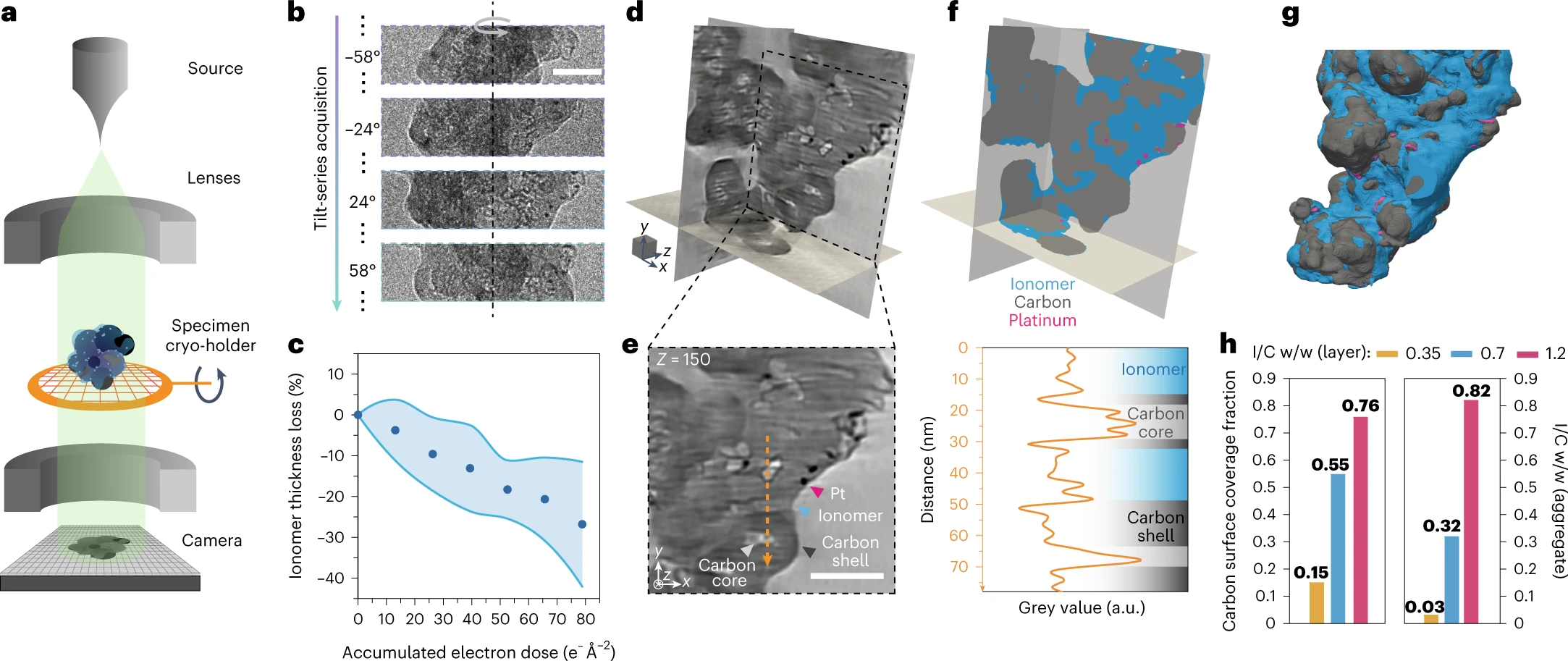

冷冻电子断层扫描工作流程和Nafion-LSC-铂聚集体的分析
